ГОСТ 17293-93
Основные компоненты – железо и вольфрам

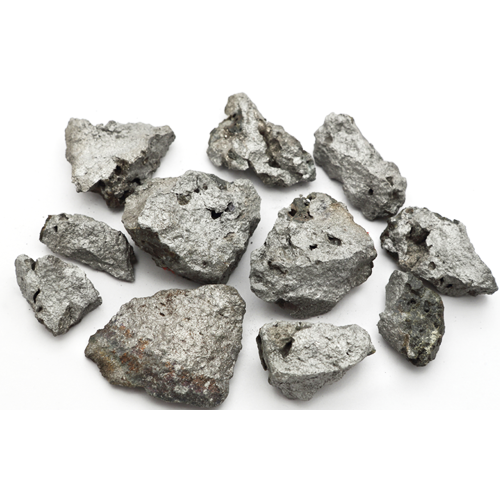

Ферровольфрам - легирующий сплав железа и вольфрама с минимальной массовой долей вольфрама 70,0% и с максимальной массовой долей вольфрама 85,0%, полученный путем восстановления.
Ферровольфрам используется в чёрной металлургии для легирования стали и сплавов. Вольфрам входит в состав быстрорежущих, жаропрочных, магнитных, некоторых конструкционных сталей, он увеличивает временное сопротивление разрыву и предел текучести стали, повышает её прочность и твёрдость при высоких температурах, увеличивает интенсивность намагничивания и улучшает коэрцитивные свойства магнитных сталей.
Ферровольфрам, Химический состав.
|
Химический состав | ||||||||||||||
|
Марки (ГОСТ) |
Массовая доля, % | |||||||||||||
|
W |
Mo |
Mn |
Si |
C |
P |
S |
Cu |
As |
Sn |
Al |
Pb |
Bi |
Sb | |
|
не менее |
не более | |||||||||||||
|
ФВ80(а) |
80 |
6 |
0,2 |
0,8 |
0,1 |
0,03 |
0,02 |
0,1 |
0,04 |
0,04 |
3 |
0,01 |
0,01 |
0,01 |
|
ФВ75(а) |
75 |
7 |
0,2 |
1,1 |
0,15 |
0,04 |
0,04 |
0,2 |
0,05 |
0,05 |
5 |
– |
– |
– |
|
ФВ70(а) |
70 |
7 |
0,3 |
2 |
0,2 |
0,06 |
0,06 |
0,3 |
0,06 |
0,08 |
6 |
– |
– |
– |
|
ФВ72 |
72 |
1 |
0,4 |
0,5 |
0,3 |
0,04 |
0,08 |
0,15 |
0,04 |
0,08 |
– |
0,02 |
0,02 |
0,02 |
|
ФВ70 |
70 |
2 |
0,5 |
0,8 |
0,5 |
0,06 |
0,1 |
0,2 |
0,05 |
0,1 |
– |
– |
– |
– |
|
ФВ65 |
65 |
6 |
0,6 |
1,2 |
0,7 |
0,1 |
0,15 |
0,3 |
0,08 |
0,2 |
– |
– |
– |
– |
Диапазоны размеров частиц должны соответствовать приведенным данным в таблице
|
Класс крупности |
Размер кусков, мм |
Массовая доля продукта в партии, %, не более | |
|
надрешетного |
подрешетного | ||
|
1 |
2 - 100 |
10 Не один кусок не должен превышать 1,15 максимального предела установленного диапазона частиц в двух или трех направлениях. |
3 |
|
2 |
2 - 50 |
3 | |
|
3 |
2 - 25 |
5 | |
|
4 |
до 2 |
- | |
