ГОСТ 4761-91

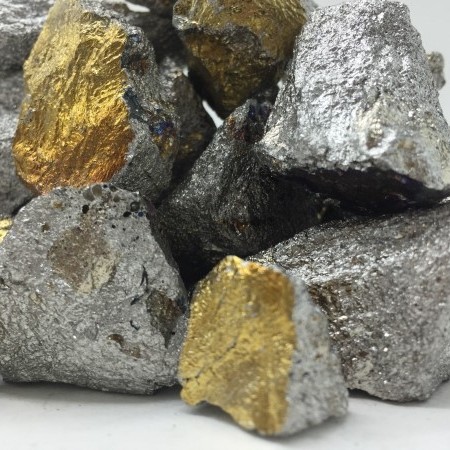

Ферротитан - легирующий сплав железа и титана с минимальным содержанием титана 20,0 % и максимальным - 75 % по массе, полученный путем восстановления или переплава
Ферротитан применяют при выплавке ответственных конструкционных сталей и сплавов, а также при изготовлении сварочных электродов.
Ферротитан, Химический состав.
|
Марка |
Массовая доля, % | ||||||||||||
|
Ti |
Al |
Si |
C |
P |
S |
Cu |
Va |
Mb |
Zr |
Sn |
Mn |
Cr | |
|
не более | |||||||||||||
|
ФТи70С05 |
68-75 |
5,0 |
0,5 |
0,2 |
0,1 |
0,1 |
0,2 |
0,6 |
0,6 |
0,6 |
0,1 |
— |
— |
|
ФТи70С08 |
68-75 |
4,0 |
0,8 |
0,3 |
0,0 |
0,0 |
0,3 |
1,8 |
2,0 |
1,5 |
0,2 |
0,8 |
0,8 |
|
ФТи70С05Сн03 |
65-75 |
5,0 |
0,5 |
0,3 |
0,0 |
0,0 |
0,3 |
2,5 |
2,5 |
1,0 |
0,3 |
— |
— |
|
ФТи70С1 |
65-75 |
5,0 |
1,0 |
0,4 |
0,1 |
0,1 |
0,4 |
3,0 |
2,5 |
2,0 |
0,2 |
— |
— |
|
ФТи35С5 |
28-40 |
8,0 |
5,0 |
0,2 |
0,0 |
0,0 |
2,0 |
0,4 |
0,2 |
0,2 |
0,0 |
— |
— |
|
ФТи35С7 |
28-40 |
9,0 |
7,0 |
0,2 |
0,1 |
0,1 |
2,0 |
0,8 |
0,5 |
0,2 |
0,1 |
— |
— |
|
ФТи35С8 |
28-40 |
14,0 |
8,0 |
0,2 |
0,1 |
0,1 |
3,0 |
1,0 |
1,0 |
0,7 |
0,1 |
— |
— |
|
ФТи30 |
28-37 |
8,0 |
4,0 |
0,12 |
0,0 |
0,0 |
0,4 |
0,8 |
0,4 |
0,2 |
0,0 |
— |
— |
|
ФТи25 |
20-30 |
5,0-30,0 |
5,0-30,0 |
1,0 |
0,1 |
0,0 |
— |
— |
— |
— |
— |
— |
— |
Ферротитан поставляется в виде дробленых и просеянных частиц. Диапазоны размеров частиц и допуски должны соответствовать таблице.
|
|
Класс |
Диапазоны размеров частиц, мм |
Подрешетный продукт, % макс, по массе |
Надрешетный продукт, % макс, по массе |
|
1 |
3,15-200 |
8 |
10 Ни один кусок не должен превышать более чем в 1,15 раза максимальный предел установленного диапазона частиц в двух или трех измерениях |
|
2 |
3,15-100 |
8 | |
|
3 |
3,15-50 |
8 | |
|
4 |
3,15-25 |
10 | |
|
5 |
3,15-10 |
15 | |
|
6 |
до 6,3 |
— | |
|
7 |
до 3,15 |
— |
