Ферромолибден - легирующий сплав железа и молибдена с минимальным содержанием молибдена 50,0% по массе и максимальным - 75,0% по массе, полученный путем восстановления.
Ферромолибден используют в качестве легирующего элемента для придания требуемых свойств выплавляемой стали. Он обеспечивает получение однородной мелкокристаллической структуры стали, повышает ее прокаливаемость, устраняет хрупкость при отпуске, увеличивает температурный интервал закалки и отпуска. При добавлении ферромолибдена в чугун повышаются его характеристики по прочности и сопротивлении износу. В сочетании с другими легирующими элементами молибден используют при производстве нержавеющих, жаропрочных, кислотостойких и инструментальных сталей и сталей с особыми физическими свойствами.
Ферромолибден, Химический состав.
|
Марка |
Массовая доля, % | ||||||||||||
|
Mo |
W |
Si |
C |
P |
S |
Cu |
As |
Sn |
Sb |
Pb |
Zn |
Bi | |
|
не менее |
не более | ||||||||||||
|
ФМо60(нк) |
60 |
0,3 |
0,5 |
0,05 |
0,05 |
0,1 |
0,5 |
0,02 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
ФМо60 |
60 |
0,3 |
0,8 |
0,05 |
0,05 |
0,1 |
0,5 |
0,02 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
ФМо58(нк) |
58 |
0,5 |
0,5 |
0,08 |
0,05 |
0,1 |
0,8 |
0,03 |
0,02 |
0,02 |
0,01 |
0,01 |
0,01 |
|
ФМо58 |
58 |
0,5 |
1 |
0,08 |
0,05 |
0,12 |
0,8 |
0,03 |
0,02 |
0,02 |
0,01 |
0,01 |
0,01 |
|
ФМо55 |
55 |
0,8 |
1,5 |
0,1 |
0,1 |
0,15 |
1 |
– |
0,05 |
0,05 |
– |
– |
– |
|
ФМо50 |
50 |
– |
3 |
0,5 |
0,1 |
0,5 |
2 |
– |
0,1 |
0,1 |
– |
– |
– |

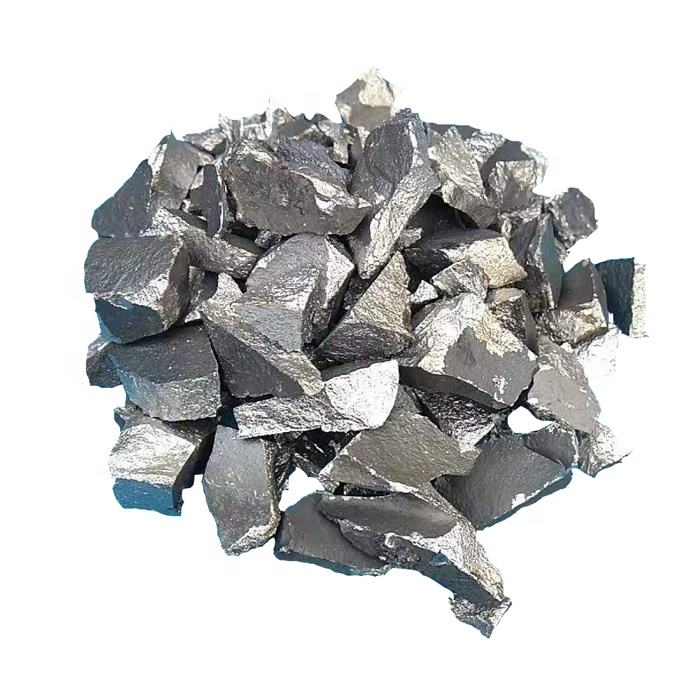

Ферромолибден поставляется в кусках или в виде дробленых просеянных частиц. Диапазоны размеров частиц и допуски должны соответствовать в таблице
|
Класс крупности |
Размер кусков, мм |
Максимальная массовая доля продукта, % | |
|
надрешетного |
подрешетного | ||
|
1 |
2 - 100 |
10 Ни один кусок не должен превышать более чем в 1,15 раза предел установленного диапазона размеров в двух-трех измерениях. |
3 |
|
2 |
5 - 50 |
3 | |
|
3 |
5 - 25 |
5 | |
|
4 |
до 2 |
– |
|
