ГОСТ 14848 - 69
Ферробор ― сплав с высоким содержанием железа и бора, в меньшей степени кремния и алюминия и незначительным количеством фосфора, углерода, серы и меди.
В металлургии используется в качестве лигатуры, существенно повышающей механические характеристики первичного материала. Он повышает прокаливаемость стали даже при сравнительно малых концентрациях (0,005-0,05%) и задерживает распад аустенита. Легируют бором также чугун с целью уменьшения выделения графита, увеличения глубины отбела, поввышения прочности и твердости отливок. Присадка бора к ковкому чугуну способствует равномерному распределению графита и нейтрализует влияние хрома.
Химический состав
Процентный химический состав ферробора зависит от марки сплава и регламентируется
|
Марка |
Массовая доля, % |
||||||
|
бора, не менее |
кремния |
алюминия |
углерода |
серы |
фосфора |
меди |
|
|
не более |
|||||||
|
ФБ20 |
20 |
2 |
3 |
0,05 |
0,01 |
0,02 |
0,05 |
|
ФБ17 |
17 |
3 |
5 |
0,20 |
0,02 |
0,03 |
0,10 |
|
ФБ12 |
12 |
10 |
10 |
- |
- |
- |
- |
|
ФБ6 |
6 |
10 |
10 |
- |
- |
- |
- |

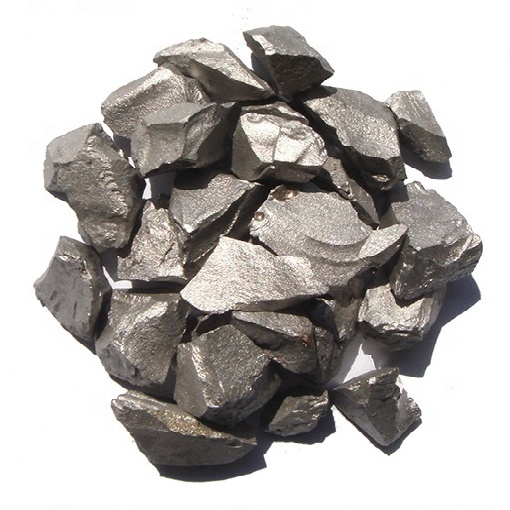

Конечный продукт реализуется в виде кусков различных габаритов, подразделяемых в соответствии с ГОСТ 14848-69 на 4 класса по крупности.
|
Класс крупности |
Размер частиц, мм |
Массовая доля продукта, %, не более |
Максимальный размер надрешетного продукта, мм |
|
|
надрешетного |
подрешетного |
|||
|
1 |
Св. 3,2 до 100 |
10 |
6 |
120 |
|
2 |
Св. 3,2 до 50 |
10 |
8 |
60 |
|
3 |
Св. 3,2 до 10 |
10 |
10 |
12 |
|
4 |
До 3,2 |
10 |
- |
4 |
